Begriffe, Bezeichnungen und Bedeutung

Viele verschiedene Bezeichnungen, gemeint ist damit im Wesentlichen immer das Gleiche: Drainage, Dränung, Drainung, Drainagierung oder Dränage.

Aus diesen beispielhaft angeführten Bezeichnungen ergeben sich wiederum andere mehr oder weniger geläufige Begriffe:

Drainagerohre, Dränageleitungen, Dränleitungen, Dränrohre, Dränwasser, Dränagerohrsystem.

Unabhängig von der jeweiligen Schreib- oder Sprechweise geht es in der Bautechnik in allen Fällen um die Ableitung von Wasser. Beim Hausbau im Speziellen geht es dabei immer darum, Wasseranstau im Bereich der Fundamente zu verhindern.

Welche Bezeichnung ist richtig?

• Eine richtige Bezeichnung gibt es nicht, daher können auch alle mehr oder weniger bekannten Begriffe verwendet werden. Am häufigsten wird in Zusammenhang mit der Wasserableitung aber von Drainage gesprochen.


• Drainage stammt sowohl aus dem Englischen als auch aus dem Französischen und bedeutet übersetzt so viel wie Trockenlegung, Entwässerung oder auch Entwässerungsanlage. Mit dieser "Original-Bezeichnung" liegen Sie also in jedem Fall richtig.

• Darüber hinaus werden vor allem in der Bautechnik immer öfter sehr verdeutschte Begriffe mit dem Wortbestandteil "Drän" verwendet. Also Dränung, Dränrohre oder eben wie auch hier unter der Leistungsgruppe LG 06 angegeben: Dränarbeiten.


Hausbau Basis-Wissen
Gebäudedrainagen

Keine Übertreibung, sondern Tatsache aus der Baupraxis: Von zehn in Eigenleistung errichteten Drainageanlagen zur Ableitung von Wasser aus dem Fundamentbereich werden ganze neun Anlagen falsch ausgeführt und sind daher eine völlig sinnlose Investition.

Heißt im Umkehrschluss: Nur 10 Prozent der von Bauherren verlegten Drainageleitungen erfüllen den Zweck und sorgen dafür, dass an Fundamente oder Kellerwände anstauendes Wasser sicher abgeleitet wird.

Grundsätzliches über Gebäudedrainagen

Drainagen haben nur dann einen Sinn, wenn diese richtig ausgeführt werden und dauerhaft funktionieren. Nur "sicherheitshalber" ein paar Drainageschläuche im Arbeitsraum rund um das Gebäude vergraben, mit Rollierschotter zuschütten und mit Vlies abdecken wäre ein Unterfangen, das Sie sich sparen können.

WENN Sie schon aus berechtigten Gründen bei Ihrem Bauvorhaben eine Drainage anlegen müssen, dann so, dass dadurch die dauerhafte Vermeidung von Stauwasser tatsächlich gewährleistet ist.

Bedenken Sie, dass Drainagen von den meisten Bauherren immer nur dann in Betracht gezogen werden, wenn ein Keller geplant ist UND gleichzeitig Problemwasser ein Thema ist.

In diesem Fall wäre es sinnvoller, für einen wasserdichten Keller zu sorgen. Bei Ausführung einer weißen Wanne mit hochwasserdichten Kellerfenstern ist normalerweise kein zusätzliches Drainagesystem erforderlich.

Richtig ausgeführte Drainagen

• Aufgrund der komplexen Anforderungen an funktionierende und richtig ausgeführte Drainagen wäre es im Rahmen dieser Muster-LV-Seite nicht möglich, Ihnen hier genau zu erklären, was bei den Dränarbeiten im Allgemeinen alles falsch gemacht wird.

• Konzentration auf das Wesentliche. Hier daher in kompakter Form eine Zusammenstellung der wichtigsten Punkte über die richtige Ausführung von Drainagen. Wie bei jedem Problem können Sie sich damit auch hier darauf konzentrieren, was zu tun ist, um eine Sache richtig zu machen.

• Nutzen Sie diese Basis-Wissen über Dränarbeiten als Checkliste bei der Bauausführung. Sie können damit kontrollieren, ob die von Ihnen beauftrage Baufirma alles richtig macht. Oder Sie halten sich selbst an die folgenden Punkte, wenn Sie planen, die Dränarbeiten in Eigenleistung zu erbringen.

Zweck der Drainage

Grundsätzlich haben Gebäudedrainagen den Zweck, das Gebäude vor anstauendem Wasser zu schützen oder zumindest zu entlasten. Andernfalls könnte der durch drückendes Grundwasser entstehende Auftrieb Schäden am Bauwerk verursachen.

Drückendes Wasser könnte aber auch zu einem Aufschwimmen der punktweise verklebten Keller-Außenwanddämmung führen. Ist gleichzeitig die Kellerabdichtung nicht ausgelegt auf den Lastfall drückendes Wasser, würde der Keller mit Wasser volllaufen bzw. regelrecht "absaufen".

Voraussetzung für das Funktionieren einer Drainage ist, dass diese über dem Grundwasserspiegel in einen versickerungsfähigen Boden mündet. Ein im Grundwasser liegender Sickerschacht zur Aufnahme des abgeleiteten Dränwassers wäre daher völlig sinn- und wirkungslos.

Falls aufgrund eines nicht versickerungsfähigen Bodens die Durchführung von Dränarbeiten nicht möglich ist, müssen Kellerbauwerke in jedem Fall hochwasserdicht ausgeführt werden. Also als weiße Wanne mit zusätzlichen hochwasserdichten Kellerfenstern.

Planung der Sickeranlage

Drainagen gehören zu den Sickeranlagen, die von Baufachleuten geplant und gezeichnet werden müssen. Für die Dimensionierung der Drainagerohre muss die zu erwartende Wassermenge ermittelt werden.

Mit der Baubehörde muss grundsätzlich geklärt werden, ob eine Versickerung auf dem eigenen Grund möglich ist und ob eventuell auch eine Bewilligung nach dem Wasserrecht erforderlich ist.

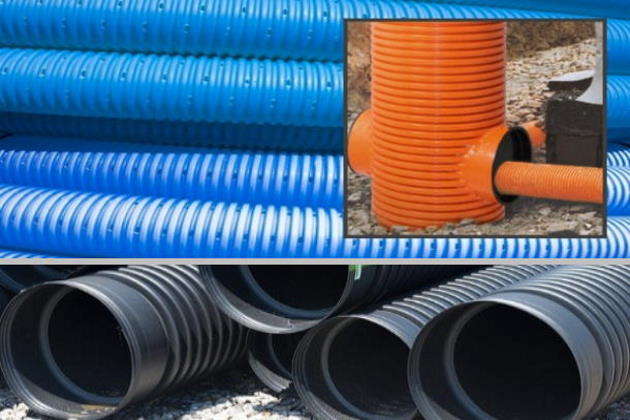

Drainagerohre / Dränrohre

Drainageleitungen müssen mit einem Mindest-Gefälle von 0,5 % verlegt werden. Sofern flexible Kunststoff-Dränrohre in Form von Rollenware verwendet werden sollen, müssen diese auf eine im Gefälle hergestellte Betonsohle verlegt werden.

Empfehlenswerter ist die Ausführung der Drainage mit im Gefälle verlegten Stangenrohren aus Hart-PVC bzw. mit PVC-U Stangendränrohren. In diesem Fall kann auf die Betonsohle verzichtet werden.

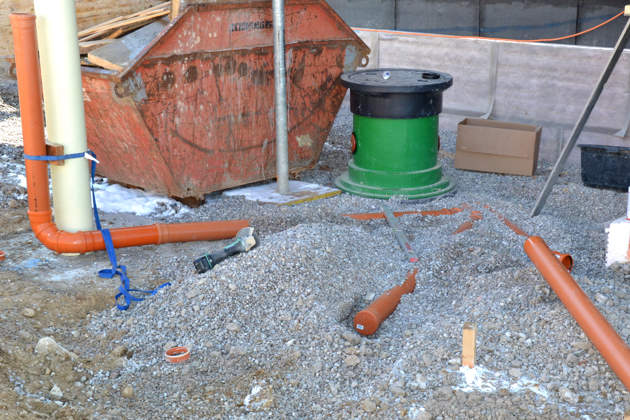

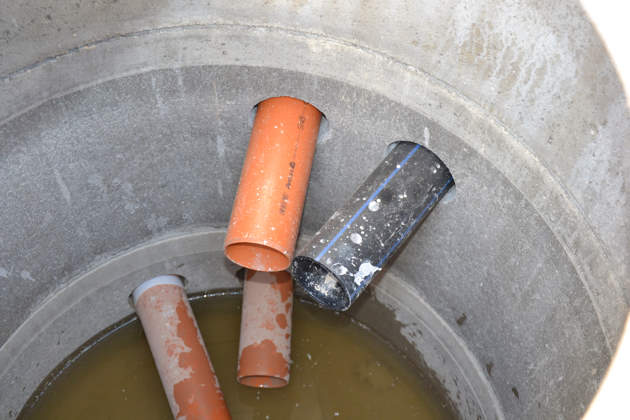

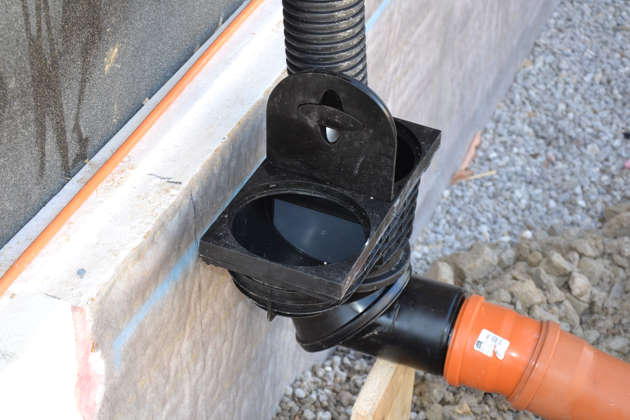

Spülschächte / Drainageschächte

• Für die Wartung und Kontrolle der Dränleitungen sind geeignete Kontroll- und Spülschächte auszuführen.
• Reine Kontrollschächte mit einem Durchmesser von 100 mm bei allen markanten Richtungsänderungen.
• Kontroll-Spülschächte DN 300 mm mindestens alle 50 Meter.

Filtervlies und Schotterbett

Alle Drainageleitungen müssen allseitig mit einem geeigneten Dränage- bzw. Rollierschotter ummantelt werden, das Schotterbett ist zur Gänze mit einem Filtervlies zu umwickeln.

Die gesamte Sickerpackung besteht also von außen nach innen aus einem Filtervlies mit nachgewiesener Filterstabilität, einem 15 cm Schotterbett aus gewaschenem Kies mit einer Korngröße 0/32 mm oder 16/32 mm.

Gebäudeumlaufende Ausführung

Die Drainagerohre für die Gebäudedrainage müssen als Ringleitung ausgeführt werden und müssen alle erdberührten Wände umfassen.

Die Sohle der Drainagerohre muss mindestens 20 cm unter der Oberkante der Fundament-Bodenplatte liegen. Um Unterspülungen zu vermeiden darf die Drainage dabei aber nicht unter dem Fundament verlegt werden.

Richtwerte Dimensionierung

• Der erforderliche Dimensionierung der Dränagerohre muss durch eine sorgfältige Planung und Berechnung der abzuleitenden Wassermenge ermittelt und festgelegt werden.

• Sofern nur Oberflächenwässer abgeleitet werden müssen und kein Stauwasser zu erwarten ist, können bei einer Leitungslänge von ca. 50 Metern als Richtwert Drainagerohre mit einem Durchmesser von 100 mm angenommen werden.


• Ist zusätzlich Stauwasser zu erwarten, liegt der Richtwert für den Durchmesser der Drainagerohre bei sonst gleichen Voraussetzungen bei 200 mm.

Unterscheidung Regenwasser und Gebäuderdrainage

• Regenwasserentsorgung und Drainagen sind zwei voneinander völlig unabhängige Maßnahmen. Regenwasser und über Dränrohre abgeleitete Wässer dürfen daher nicht in den gleichen Vorfluter geleitet werden.


• Bei den Dränarbeiten muss grundsätzlich davon ausgegangen werden, dass das vom Gebäude abgeleitete Wasser auf eigenem Grund und Boden zur Versickerung gebracht werden muss.


• Obwohl es auch heute noch Gemeinden gibt, wo Drainagen in bestehende Regenwasserkanäle eingeleitet werden dürfen, ist das nur die seltene Ausnahme von der Regel.

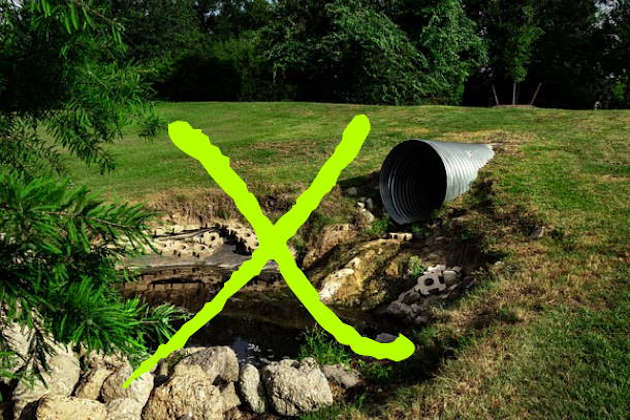

• Ebenfalls kritisch und normalerweise nicht gestattet ist die Ableitung von Drainagen in natürliche Vorfluter - also in fließende oder stehende Gewässer.

Selten: Regenwasser- und Mischkanäle

Im Gegensatz zu Drainagen kann anfallendes Regenwasser in das eventuell vorhandene Kanalnetz eingeleitet werden. Möglich wäre in diesem Fall die Einleitung in das reine Regenwasserkanalnetz oder aber in sogenannte Mischkanäle.

Obwohl auch Mischkanäle immer seltener und in den meisten Gemeinden auch nicht verfügbar sind, gibt es aus gutem Grund da und dort noch immer Ausnahmen, die Mischkanäle rechtfertigen.

Bei abgelegenen Häusern kann es beispielsweise vorkommen, dass die Abwasserkanäle eine zusätzliche Spülung benötigen, um das Fäkalabwasser besser transportieren zu können.

Da am Beginn eines vielleicht sogar noch sehr flachen Kanals das anfallende Abwasser eines einzigen Hauses nicht ausreicht, um die Fäkalien sicher abzutransportieren, kann in diesem Fall eine regelmäßige Zusatzspülung durch Regenwasser dieses Problem verbessern.

Falls also auch Ihr Haus in einer eher abgelegen Gegend gebaut werden soll UND gleichzeitig das öffentliche Kanalnetz nur ein geringes Gefälle aufweist, kann es unter Umständen durchaus möglich sein, dass in diesem Fall sogar die Einleitung von Drainagen ins Kanalnetz seitens der Baubehörde gestattet ist.

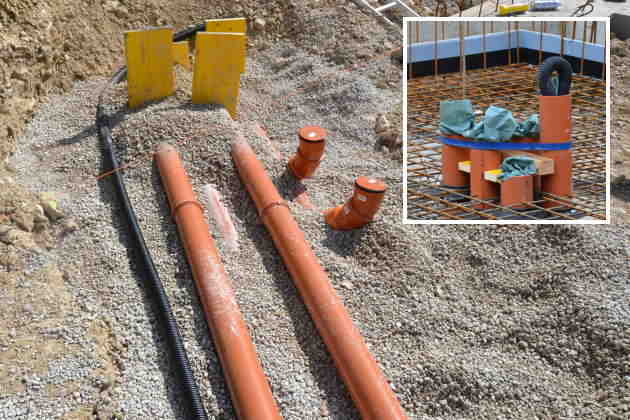

Verschiedene Rohrarten

• Der Unterschied zwischen Drainageleitungen und Rohren zur Ableitung von Regenwasser ist auch an der Beschaffenheit der Rohre erkennbar. Besser gesagt an der Rohroberfläche, die bei Dränrohren "Löcher" hat.


• Geschlossene Regenwasserohre. Regenwasserkanäle müssen mit geschlossen Rohren ausgeführt werden. Also mit üblichen Kanalrohren, die auch für Abwasserkanäle verwendet werden.


• Vollsickerrohre 3/3 geschlitzt. Diese Drainagerohre haben rundherum Öffnungen, bei Kunststoffrohren in Form von Schlitzen. Bei Beton- oder Steinzeugrohren tritt das Wasser über runde Löcher in das Abflussrohr ein.


• Teilsickerrohre 2/3 geschlitzt. Diese Drainagerohre haben nur im oberen Bereich Wassereintrittsöffnungen, wobei zwei Drittel der Oberfläche geschlitzt bzw. gelocht sind.

• Mehrzweckrohre 1/3 geschlitzt. Diese Drainagerohre sind Teilsickerrohren sehr ähnlich, sind im oberen Bereich aber nur in einem Drittel der Oberfläche geschlitzt bzw. gelocht.

Verwendungszweck der verschiedenen Sickerrohre

• Vollsickerrohre sind "Universalrohre", die sowohl von oben kommendes Sickerwasser als auch drückendes Wasser aufnehmen und ableiten können.

• Teilsickerrohre sind ideal, wenn es darum geht, nur von oben kommendes Sickerwasser sicher über Dränrohre abzuleiten.

• Mehrzweckrohre können durch den unten geschlossenen Rohrquerschnitt Wasser auch über längere Strecken ableiten ohne den Boden auf der gesamten Entwässerungsstrecke durch austretendes Wasser zu "bewässern".

Welche Rohre verwenden?

• Da Drainagen beim privaten Hausbau vor allem den Zweck haben, Stauwasser zu verhindern, sind Vollsickerrohre in jedem Fall die sicherste Lösung.


• Damit können alle anfallenden Wässer abgeleitet werden - egal, ob es sich um drückendes Grundwasser oder um versickerndes Oberflächenwasser handelt.


Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 06 Dränarbeiten / Drainage sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

LG 06 Dränarbeiten, Regenwasserkanäle, Versickerung. Besondere Vertragsbestimmungen

Für diese Leistungsgruppe LG 06 Dränarbeiten, Regenwasserkanäle, Versickerung gelten folgende Regelungen und Punkte:

Rohrlängen

Alle Rohrlängen werden immer getrennt nach dem jeweiligen Rohrdurchmesser und der Art des verwendeten Rohrmaterials in der Rohrachse gemessen. Formstücke  jeder Art werden als ...

Schächte

Die Tiefe von Putz- und Sickerschächten wird ab Oberkante Rohr gemessen, bei offenem Gerinne ab Oberkante der Gerinnesohle, jeweils bis zur Oberkante des Schachtdeckels.

Die Tiefe von sonstigen Schächten wird gemessen ...

Verlegeart

Die angegebenen Preise gelten jeweils ohne Unterschied der Verlegungsart und auch die Künettentiefe hat keinen Einfluss auf den Einheitspreis.

Sofern nichts anderes angegeben ist, sind das Hinterfüllen oder Ummanteln der Rohrleitungen mit Sand oder Beton sowie die Ausführung einer eventuell erforderlichen Betonsohle ...

Nennweite DN

Der Durchmesser der verschiedenen Kanalrohre wird durch die Angabe der Nennweite im mm angegeben, abgekürzt mit DN (Diameter Nominal).

Bei Angabe von zwei Nennweiten (z.B. DN 150/160) handelt es sich um die optionale Angabe von Innen- und / oder Außendurchmesser.
