"Hausbau Basis-Wissen über Verblechungen, Arbeitshilfe für Ihr Leistungsverzeichnis (LV) zur Ausschreibung der Ausschreibung der erforderlichen Anschlussbleche und Blecharbeiten sowie LV-Inhalt mit allen im Excel Muster-LV enthaltenen Auswahlpositionen."
Mit diesem Online-Muster-LV bekommen Sie alles, was Sie brauchen, um mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage auch die Verblechungen im Zuge der Spenglerarbeiten in Ihr selbst erstelltes Leistungsverzeichnis aufzunehmen.
Zu den meisten Leistungen, die für den Bau Ihres Hauses erforderlich sind, finden Sie direkt bei den einzelnen Leistungspositionen hilfreiche Erklärungen, Empfehlungen oder Anleitungen für die LV-Erstellung.
Bei Unklarheiten hinsichtlich der Positions-Auswahl sowie der Mengenermittlung für die ausgewählten Leistungspositionen helfen Ihnen die angegebenen Hinweise zuverlässig weiter.
Und sollten Sie trotzdem einmal mit der LV-Erstellung alleine nicht mehr so richtig weiterkommen oder vor beliebigen anderen Hausbau-Problemen stehen, können Sie jederzeit die vom Website-Autor angebotene Bauhilfe in Anspruch nehmen.
Dieses Online-LV ist aber auch eine alles umfassende Leseprobe mit umfangreichen Textauszügen und Kurzbezeichnungen aller Auswahlpositionen für sämtliche Bau- und Handwerkerleistungen zur Errichtung eines bezugsfertigen Hauses.
Damit können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt der Leistungsgruppe LG 11B Verblechungen in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.
Alle Informationen über das Muster-LV
Mit allen Antworten auf Fragen, die auch ich mir als Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte. Hier klicken und umfassend informieren
Für die Durchführung der Spenglerarbeiten und Verblechungen gelten anerkannte Fachregeln, die von den ausführenden Betrieben auch eingehalten werden müssen.
Nur so ist gewährleistet, dass alle Bauteile optimal geschützt und dauerhaft wasserdicht bleiben.
Voraussetzung für die fachgerechte Ausführung aller Verblechungen ist dabei das handwerkliche Können der ausführenden Personen.
Wer für die Durchführung der Spenglerarbeiten ein Leistungsverzeichnis erstellt und die nötigen Arbeiten von professionellen Anbietern durchführen lässt, wird es wahrscheinlich auch mit Handwerkern zu tun bekommen, die im wahrsten Sinne des Wortes ihr Handwerk verstehen. In Zeiten von Arbeitskräftemangel und der häufig fehlenden Motivation des Nachwuchses, einen Beruf zu erlernen, der entsprechende Zeit in Anspruch nimmt, ist das allerdings gar nicht so sicher.
Dazu kommt, dass aufgrund des hohen Vorfertigungsgrades auch bei Blechen und Blechsystemen heute nicht mehr in allen Bereichen ein ausgeprägtes handwerkliche Geschick erforderlich ist. Das bedeutet in der Praxis, dass die wichtigen Spenglerarbeiten mittlerweile auch oft von angelernten Arbeitskräften durchgeführt werden.
Egal, ob es um Dach- oder Wandeindeckungen geht, in jedem Fall müssen bei allen Details die Mindest-Ausführungs-Standards eingehalten werden. Eine umfassende Auflistung und Erklärung, was damit genau gemeint ist und um welche Details es konkret geht, würde allerdings den Rahmen dieser Muster-LV Arbeitshilfe sprengen.
Um Sie im wahrsten Sinne des Wortes ins Bild zu setzen, empfehle ich Ihnen daher lesenswerte Informationsbroschüren, die Sie als PDF-Datei herunterladen und auch ausdrucken können.
Die Broschüren mit dem Titel Fachregel für Bauspenglerarbeiten Teil 1 und 2 wurden schon vor einigen Jahren von der österreichischen Bundesinnung der Dachdecker, Glaser und Spengler herausgegeben.
Obwohl diese Fachregeln für Spenglerarbeiten schon etwas älter sind und eigentlich für Österreich gelten, dürfen Sie davon ausgehen, dass die Details dem aktuellen Stand des Spengler- bzw. Klempnerhandwerks entsprechen und nicht nur für Österreich, sondern im Wesentlichen für alle Länder gelten.
Die in den PDF-Broschüren enthalten Detailzeichnungen sind einfache Schemazeichnungen mit allen Blechteilen und Verblechungen, die auch von Laien leicht "gelesen" werden können.
Nutzen Sie diese Broschüren als Nachschlagwerk, wenn Sie nicht sicher sind, ob bestimmte Spenglerdetails bei Ihrem Haus richtig ausgeführt wurden. Sie können diese Informationsquelle aber auch nutzen, um im Zuge der Auftragsvergabe die für Ihr Bauprojekt zutreffenden Details zu klären.
Link-Hinweis: Mit dem Klick auf den roten Button kommen Sie zur Website der Wirtschaftskammer Österreich (WKO). Dort können diese PDF-Dateien barrierefrei heruntergeladen werden:
Bei der Materialauswahl für die Durchführung der Spenglerarbeiten wäre es unter Umständen möglich, auch verschiedene Blecharten zu verwenden. Beim Neubau kommt das zwar relativ selten vor, trotzdem hier zur Sicherheit der Hinweis, dass sich verschiedene Metalle nicht immer vertragen.
Vertragen sich diese Metalle? Ja oder Nein.
Da im Muster-LV nur die drei gängigen und beim privaten Hausbau üblichen Blecharten Titanzink, Aluminium und Kupfer zur Auswahl stehen, sollte Sie die Materialverträglichkeit von verzinktem Stahlblech nicht wirklich betreffen.
In der Praxis kommt es aber trotzdem immer wieder vor, dass Bauherren trotz der ausdrücklichen gegenteiligen Empfehlung die nötigen Verblechungen aus verzinkten Stahlblechen ausführen lassen.
Warum? Möglicherweise deshalb, weil diese billige Art zu bauen auch bei öffentlichen Gebäuden durchaus üblich ist und scheinbar eine gewisse "Vorbildwirkung" ausübt.
Tatsache ist jedenfalls, dass öffentliche Gebäude
tatsächlich
auch heute noch mit Dachrinnen, Fallrohren und auch Blechdächern aus verzinkten Blechen ausgestattet werden.
Schließlich muss für die dauerhafte Wartung ohnehin die öffentliche Hand
sorgen, da spielen dann diese Erhaltungskosten offensichtlich nicht
immer ein Rolle.

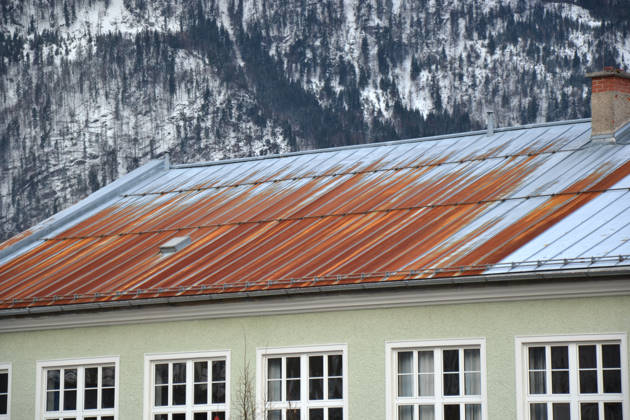

Was aus verzinkten Blechen dann mit der Zeit wird, zeigt dieses Bild eines Schulgebäudes:
Ob es wirklich sinnvoll ist, die Investitionskosten niedrig zu halten und im wahrsten Sinnen des Wortes auf die Erhaltung durch die öffentliche Hand zu bauen, darf stark bezweifelt werden. So kurzsichtig würden private Bauherren, die alles selbst bezahlen müssen, wohl nicht handeln.
Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 11B Verblechungen sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:
Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

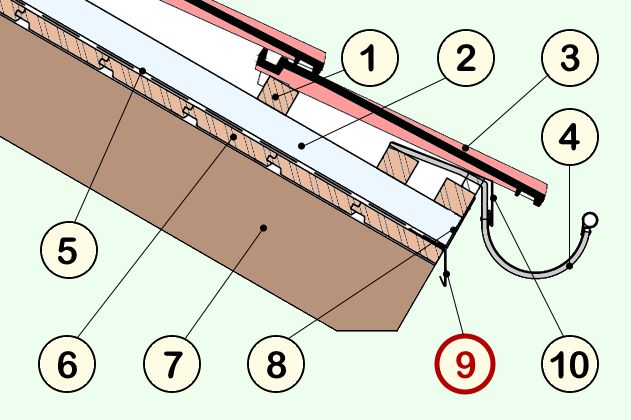

Pos. 11B.01 Unterdach-Traufstreifen, Tropfblech bis 20 cm
LV Praxisbeispiel
Liefern und auf der Dachschalung montieren von Traufstreifen mit Tropfkante mit fachgerechtem Überstand als Abschluss des Unterdachs zur getrennten Abführung von Wasser auf der Unterdeckbahn.
Material ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Traufstreifen sind einfache Blechprofile mit einer Tropfkante, die traufenseitig als Abschluss des Unterdachs eingebaut werden. Damit wird eventuell unter der Dachdeckung anfallendes und über das Unterdach abfließendes Wasser fachgerecht über das Tropfblech abgeleitet.
Normalerweise sollte im Unterdachbereich zwar kein Wasser auftreten, sehr wohl aber bei einer schadhaften Dacheindeckung oder bei einer Bildung von Kondenswasser. In diesem Fall schützt dann das Unterdach vor einem Wassereintritt in die Dachkonstruktion.
Praxis-Hinweis:
Auf diese unscheinbaren Blechstreifen wird in der Praxis gerne vergessen, obwohl Unterdach-Traufstreifen für einen professionellen Abschluss des Unterdachs sorgen.
Ohne Unterdach-Traufstreifen würde das im Unterdachbereich anfallende Wasser über die Stirnflächen der Dachschalung und der Sparren fließen. Das wiederum kann mit der Zeit dazu führen, dass die betroffenen Hölzer an der Oberfläche vermodern.
Warum wird auf Unterdach-Taufbleche gerne vergessen?
Das hat meistens einen ganz banalen Grund: Ohne Traufstreifen können die Zimmerer unmittelbar nach dem Aufbringen der Unterdachbahn die Konterlattung sowie die unterste Dachlatte montieren. Andernfalls müsste zuerst auf den Spengler gewartet werden.
Das bedeutet nun gleichzeitig, dass der Spengler bei fehlendem Unterdach-Traufstreifen das erforderliche Lüftungs- bzw. Vogelschutzgitter so anbringen muss, dass damit die Stirnseite der Dachschalung abgedeckt wird. Das schaut dann so aus:
Sie sehen, dass bei fehlendem Unterdach-Traufstreifen auch die Unterspannbahn nicht ordentlich auf der Dachschalung aufliegt.

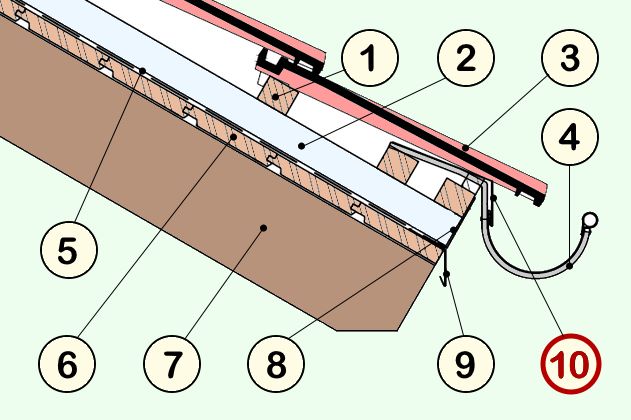

Pos. 11B.02 Rinneneinlaufblech, Traufblech bis 20 cm, Titanzink
LV Praxisbeispiel
Liefern und auf Dachlattung bzw. Trauf- oder Keilbohle montieren von Einlaufblechen zur Abführung des Wassers von der Dachfläche in die Dachrinne. Ausführung als ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Diese Position sollte in jedem Fall gewählt werden. Die Dachentwässerung funktioniert zwar auch ohne dieses Einlaufblech, die Ausführung MIT ist allerdings Standard. Ohne Rinneneinlaufblech würde immer wieder Wasser zur Holzkonstruktion gelangen und damit früher oder später für Schäden sorgen.

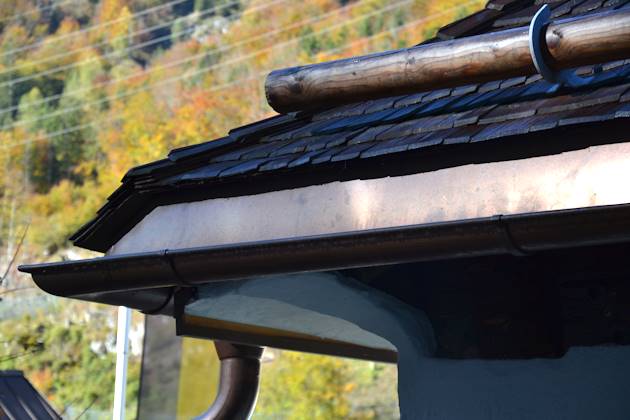

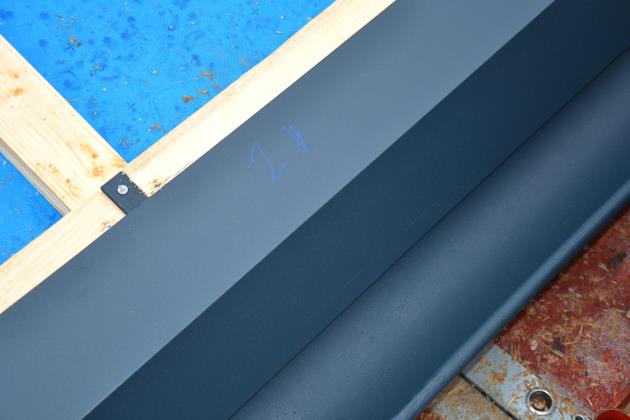

So schaut ein Rinneneinlaufblech nach der Fertigstellung der Dacheindeckung aus.
Pos. 11B.03 Rinneneinlaufblech, Traufblech bis 20 cm, Aluminium
Einheitspreis: XY € / lfm
Pos. 11B.04 Rinneneinlaufblech, Traufblech bis 20 cm, Kupfer
Einheitspreis: XY € / lfm

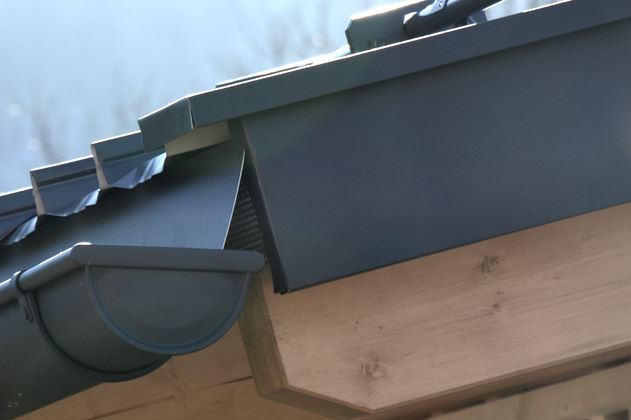

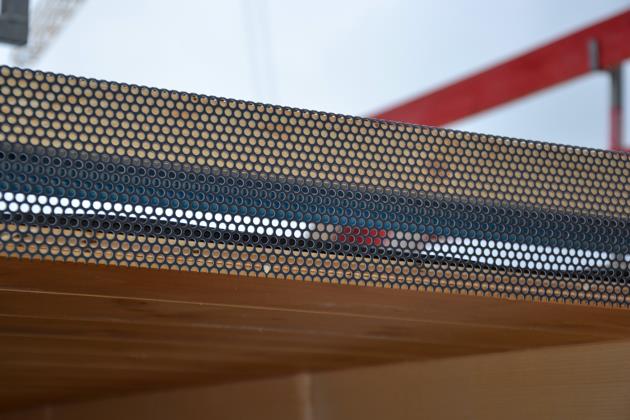

Pos. 11B.05 Lüftungsblech, Traufenzuluftgitter bis 15 cm
LV Praxisbeispiel
Liefern und montieren von Schutzstreifen aus Lochblech mit runder oder eckiger Lochung als Insekten- und Vogelschutz der Belüftungsebene. Einschließlich ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm

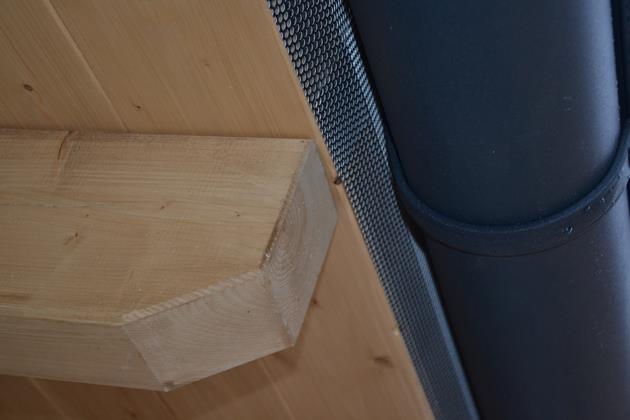

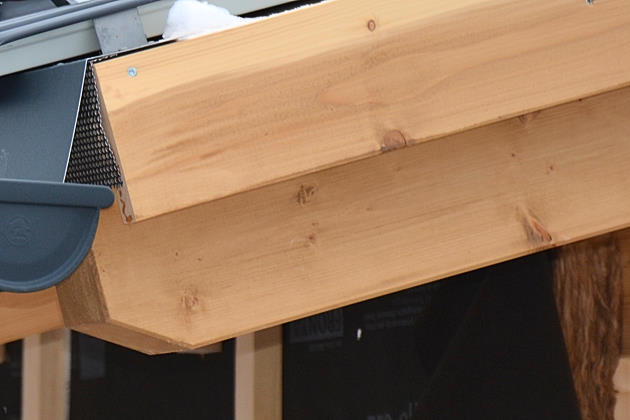

Bei Ihrem Bauvorhaben wird das Lüftungsblech vielleicht etwas anders ausschauen. Das kommt darauf an, mit welchen Produkten Ihr Spengler arbeitet.
Auch der untere Abschluss des Lüftungsgitters kann bei Ihnen anders ausgeführt werden. Dabei sollte in jedem Fall darauf geachtet werden, dass die Stirnseite der Dachschalung durch das Unterdach oder den Unterdach-Traufstreifen vollständig abgedeckt und vor Wasser geschützt wird.

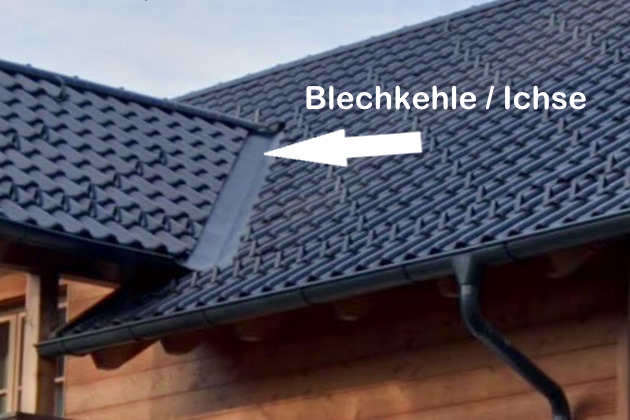

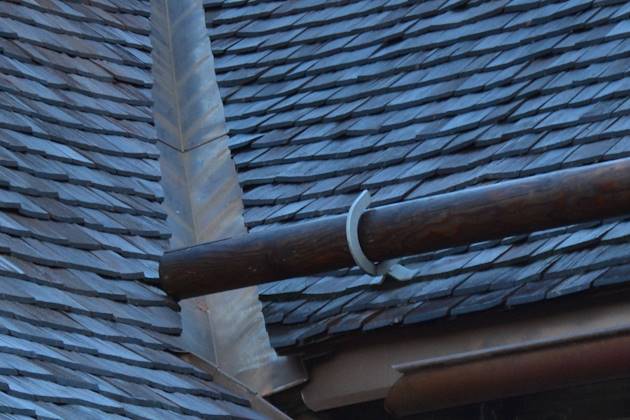

Pos. 11B.06 Blechkehle, Ichsenverblechung, Titanzink
Liefern und fachgerecht montieren von Kehlblechen / Ichsenblechen mit Wasserfalz im Randbereichen. Einschließlich ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Pos. 11B.07 Blechkehle, Ichsenverblechung, Aluminium
Einheitspreis: XY € / lfm
Pos. 11B.08 Blechkehle, Ichsenverblechung, Kupfer
Einheitspreis: XY € / lfm

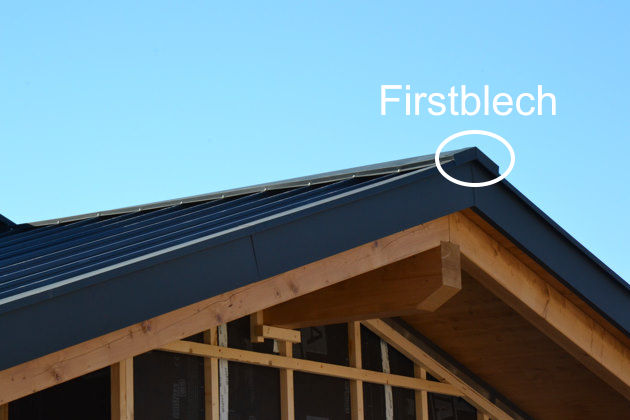

Pos. 11B.09 Firstblech, Gratblech, Titanzink
Liefern und montieren von First- oder Gratblechen mit seitlichen Kantungen. Einschließlich...
► Weiter in IHREM Muster-LV
Einheitspreis: 27,0 € / lfm
Pos. 11B.10 Firstblech, Gratblech, Aluminium
Einheitspreis: XY € / lfm
Diese Leistungsposition ist gedacht für Blechdächer oder Metall-Deckungen, die ohne spezielle Firstentlüftung ausgeführt werden. Ob bei Dächern ein eigener Lüfterfirst nötig ist, hängt von der Dachkonstruktion und dem jeweiligen Dachsystem ab. Oft genügen "normale" Firstbleche, über die ebenfalls Luft ausströmen kann.
Halten Sie sich bei Unklarheiten an die Ausführungs-Richtlinien und Detailinformationen der jeweiligen Hersteller. In diesem Muster-LV wurde bewusst auf eine eigene Position für eine Firstentlüftung verzichtet.
Falls SIE bei Ihrem Haus einen speziellen Lüfterfirst ins LV aufnehmen möchten, können Sie dazu eine der Zusatz-Positionen im Excel-Arbeitsblatt Kalkulations-LV verwenden. Eine Firstentlüftung für ein Blechdach schaut dann so wie in diesem Beispielbild aus:

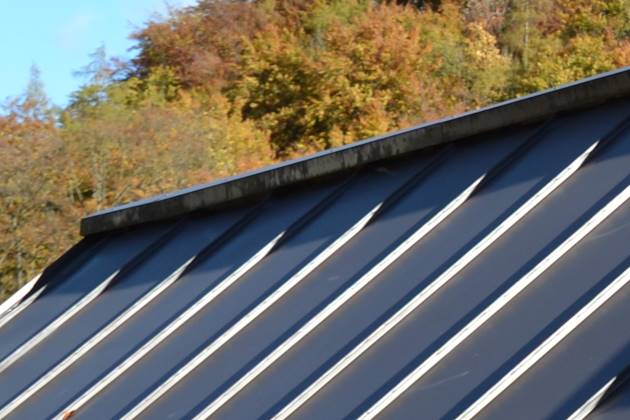

Pos. 11B.11 Firstblech, Gratblech, Kupfer
Einheitspreis: XY € / lfm

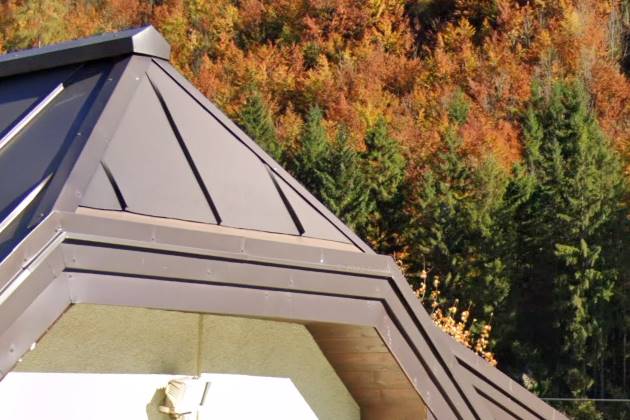

Pos. 11B.12 Ortgangblech, Windleiste, Giebeleinfassung, Titanzink
LV Praxisbeispiel
Liefern und auf Holzunterkonstruktion montieren von Dachrandblechen mit Tropfkante und zusätzlichem Stehfalz nach Bedarf. Einschließlich ...
► Weiter in IHREM Muster-LV
Einheitspreis: 27,0 € / lfm

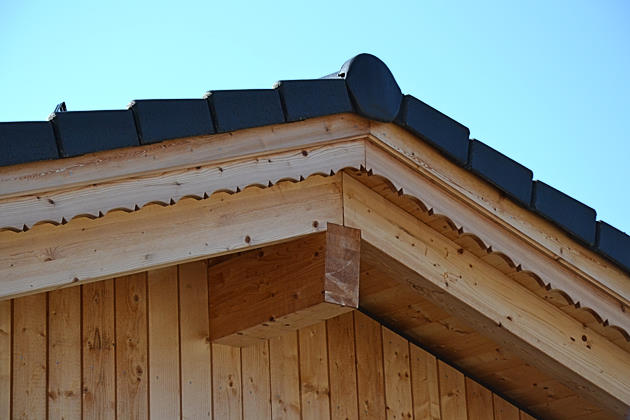

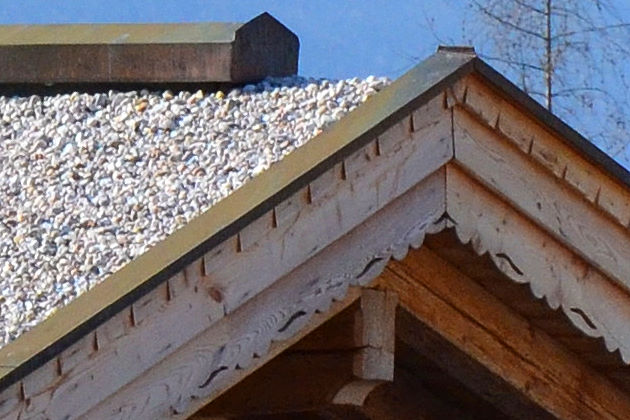

Als Ortgang wird die seitliche von der Traufe bis zum First verlaufende Begrenzung einer Dachfläche bezeichnet. Der Ortgang verläuft normalerweise parallel zu den Dachsparren, die dann mit Ortgangbrettern vor Wettereinflüssen geschützt werden.
In ländlichen Gegenden werden die Ortgangbretter oft mehr oder weniger künstlerisch ausgeschnitten und wie in diesem Beispielfoto nur an der Oberseite mit einem gekanteten Blech abgedeckt.
Als Alternative zur Blechdeckung gibt es auch Ortgang-Dachsteine, welche die Kante des Ortgangbretts abdecken und schützen. Diese Art der Ortgang-Ausführung ist Teil der Dachdeckerarbeiten und schaut dann beispielsweise so aus:
In beiden genannte Fällen bedeutet das, dass die Ortgangbretter dem Wetter ausgesetzt sind und durch die damit verbundene Verwitterung von Zeit zu Zeit gestrichen werden müssen.
Ortgangbretter aus Lärchenholz hingegen würden zwar keinen Anstrich benötigen, dafür setzten diese mit der Zeit eine natürliche Holzpatina an und werden dadurch grau.
Keinen Wartungsaufwand
haben Sie, wenn der gesamte Ortgang mit einem Ortgangblech eingefasst
wird. Damit wird das Holz der Dachkonstruktion in optisch ansprechender
Weise dauerhaft geschützt.
Pos. 11B.13 Ortgangblech, Windleiste, Giebeleinfassung, Aluminium
Einheitspreis: XY € / lfm

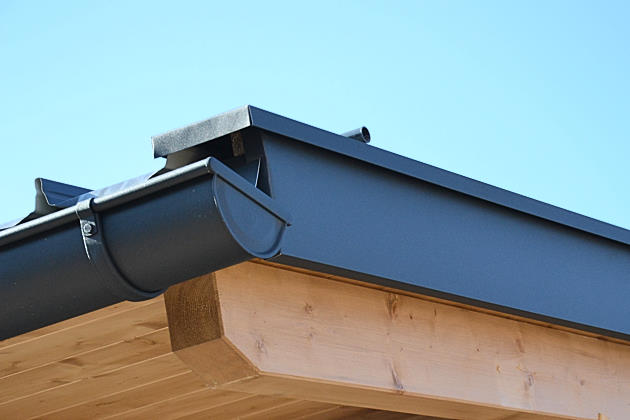

Hier oben im beispielhaften Positionsbild ein schlichtes Ortgangblech ohne Kantungen in der Ansichtsfläche. Darunter befindet sich ein einfaches Ortgangbrett, welches mit dem Alublech vollständig geschützt wird.
Pos. 11B.14 Ortgangblech, Windleiste, Giebeleinfassung, Kupfer
Einheitspreis: XY € / lfm

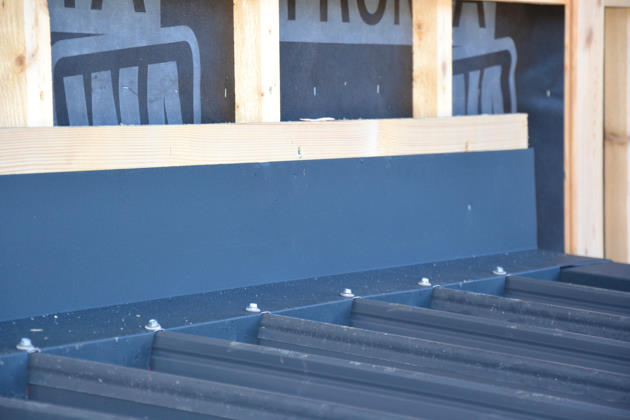

Pos. 11B.15 Wandanschlussblech, Brustblech, Titanzink
Liefern und an aufgehenden Bauteilen montieren von Winkelblechen mit allen erforderlichen Kantungen, ohne Unterschied des Materials der Dachdeckung. Oberer Abschluss regensicher ausgeführt mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Pos. 11B.16 Wandanschlussblech, Brustblech, Aluminium
Einheitspreis: XY € / lfm

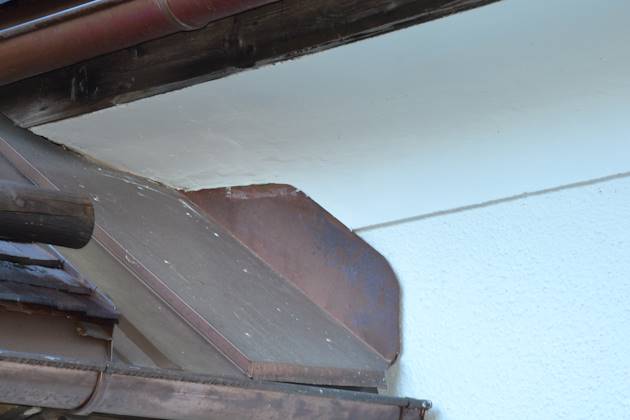

Pos. 11B.17 Wandanschlussblech, Brustblech, Kupfer
Einheitspreis: XY € / lfm

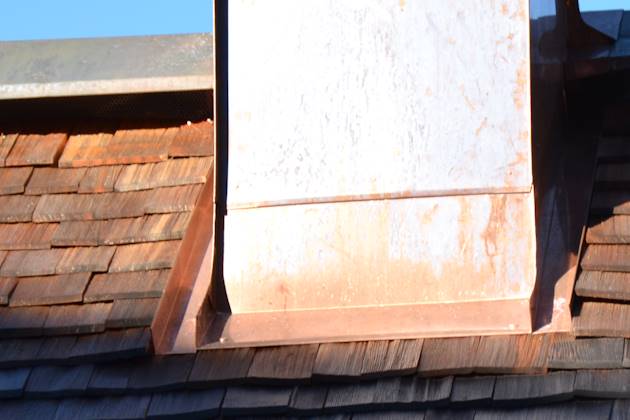

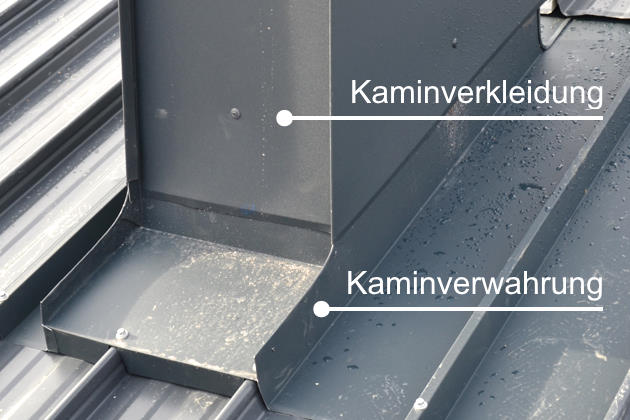

Pos. 11B.18 Schornstein- / Kamin-Einfassung, Kaminverwahrung, Titanzink
Herstellen einer Einfassung mit gefalzten Blechen für Lüftungs- oder Rauchfänge mit einem Querschnitt bis 0,5 m², ohne Unterschied des Materials der Dachdeckung. Ausführung komplett mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 11B.19 Schornstein- / Kamin-Einfassung, Kaminverwahrung, Aluminium
Einheitspreis: XY € / ST
Pos. 11B.20 Schornstein- / Kamin-Einfassung, Kaminverwahrung, Kupfer
Einheitspreis: XY € / ST

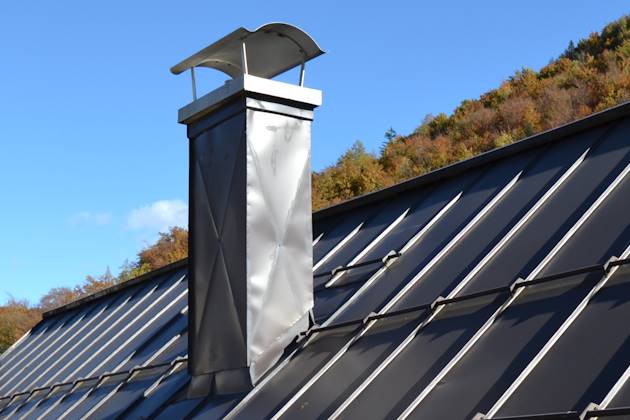

Pos. 11B.21 Schornstein- / Kamin-Verkleidung, Titanzink
Herstellen einer wartungsfreien Verkleidung aus gefalzten Blechen für Lüftungs- oder Rauchfänge mit einem Querschnitt bis 0,5 m². Ausführung mit Unterkonstruktion und ausreichender Dämmung nach Wahl des Auftragnehmers. Einschließlich ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST

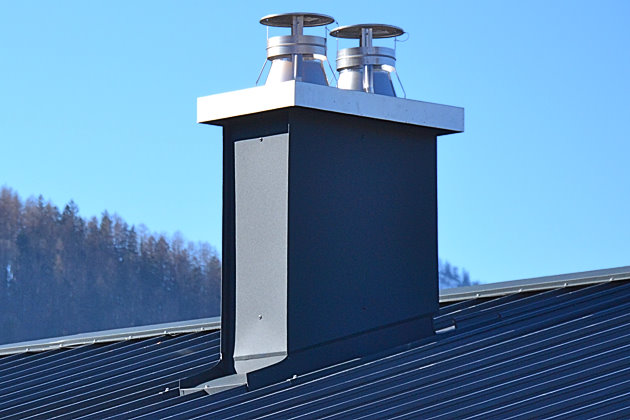

Pos. 11B.22 Schornstein- / Kamin-Verkleidung, Aluminium
Einheitspreis: XY € / ST
Pos. 11B.23 Schornstein- / Kamin-Verkleidung, Kupfer
Einheitspreis: XY € / ST

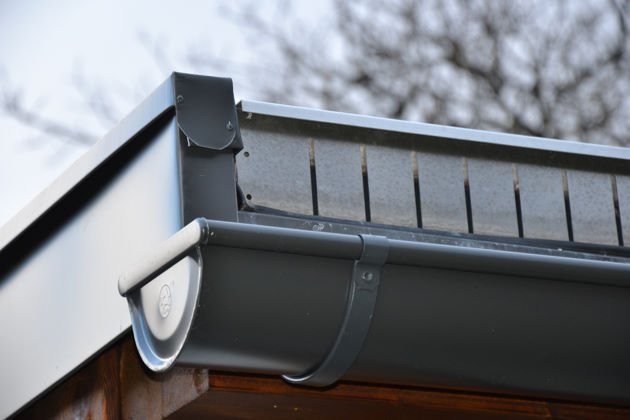

Pos. 11B.24 Kiesfangleiste, Kiesleiste Edelstahl
Liefern und montieren von geschlitzten oder gelochten Kiesleisten mit erforderlichen Kantungen zur Aussteifung. Ausführung als Abschluss von Kiesschüttungen oder Dachbegrünungen im Dachrandbereich. Einschließlich ...
Einheitspreis: XY € / lfm

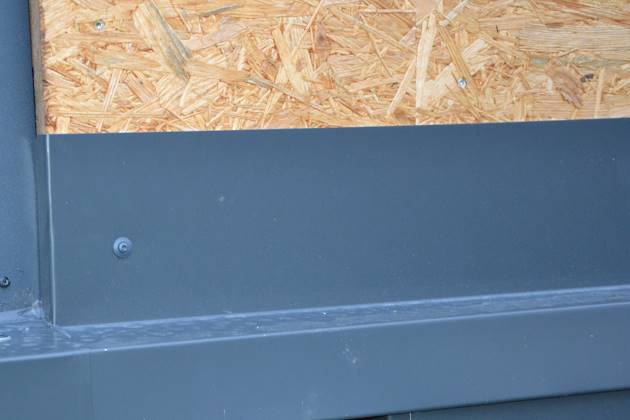

Pos. 11B.25 Hochzugschutzblech Fassade / Attika
Liefern und auf Attiken und Fassadenflächen montieren von gekanteten Blechen zum Schutz der Hochzüge von Flachdach-Abdichtungsbahnen. Befestigung auf vorhandene Unterkonstruktion über der Hochzughöhe oder mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Pos. 11B.26 Attikaabdeckung, Mauerabdeckung, Titanzink
Liefern und montieren von Abdeckblechen mit Tropfkanten. Einschließlich Unterkonstruktion für fachgerechte Montage nach Wahl des Auftragnehmers. Einschließlich ...
Einheitspreis: XY € / lfm
Pos. 11B.27 Attikaabdeckung, Mauerabdeckung, Aluminium
Einheitspreis: XY € / lfm

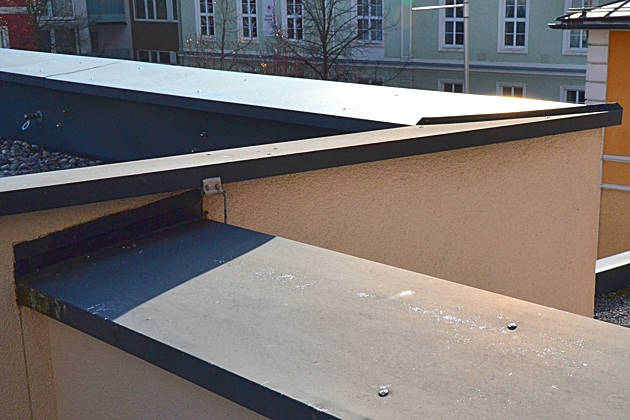

Pos. 11B.28 Attikaabdeckung, Mauerabdeckung, Kupfer
Einheitspreis: XY € / lfm

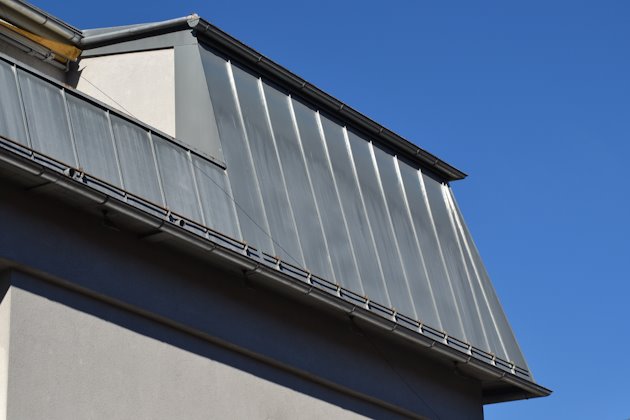

Pos. 11B.29 Dachdeckung, Blechdach, Doppelstehfalz bis 20°, Titanzink
Herstellen einer Blechdeckung auf vorhandener Dach-Unterkonstruktion, Ausführung als Doppel-Stehfalzdeckung, mit strukturierter Trennlage für erhöhten Schallschutz. Einschließlich aller Dichtbänder, Dichtmittel und Befestigungsmaterialien. Wandanschlüsse, Ausbildung von Traufen, Ortgang, First und Kehlen ...
Einheitspreis: XY € / m²

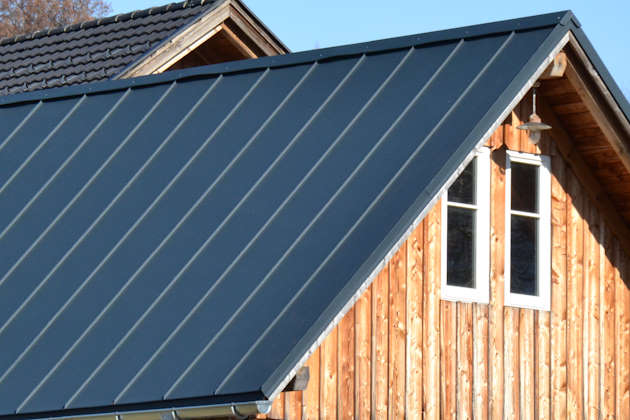

Pos. 11B.30 Dachdeckung, Blechdach, Bandblech bis 20°, Aluminium
Einheitspreis: XY € / m²

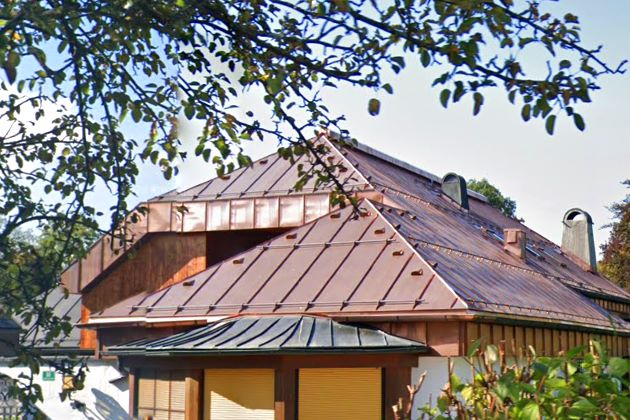

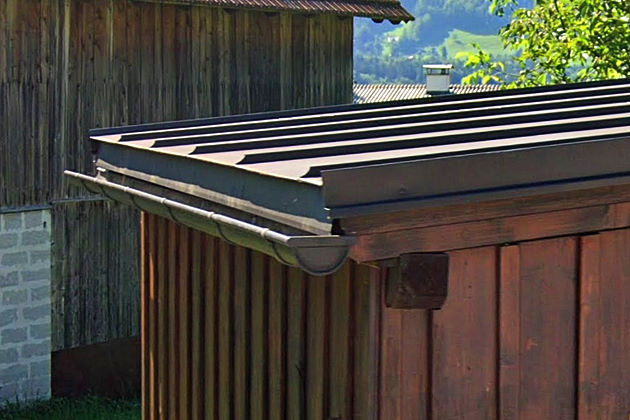

Pos. 11B.31 Dachdeckung, Blechdach, Doppelstehfalz bis 20°, Kupfer
Einheitspreis: XY € / m²
Blechdächer können natürlich auch bei Dächern mit einer Dachneigung von mehr als 20° ausgeführt werden - in diesem Fall muss besonders auf die richtige Be- und Entlüftung geachtet werden.

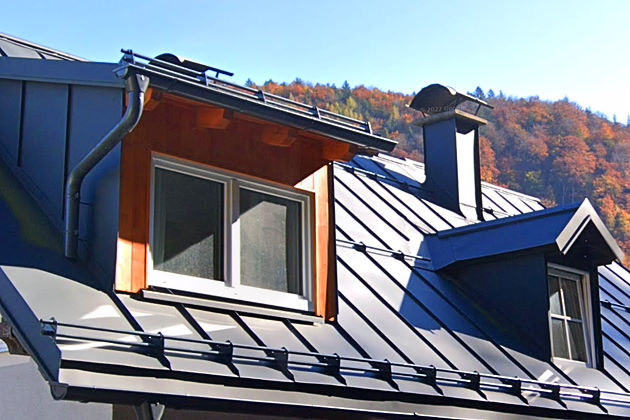

Pos. 11B.32 Gaubendeckung, Titanzink
Herstellen einer Blechdeckung auf vorhandener Unterkonstruktion. Ausführung als Doppel-Stehfalzdeckung auf Dach-, Wand und Stirnflächen der Gaube laut Plan. Einschließlich aller Dichtbänder, Dichtmittel und Befestigungsmaterialien. Wandanschlüsse ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / m²
Pos. 11B.33 Gaubendeckung, Aluminium
Einheitspreis: XY € / m²
Pos. 11B.34 Gaubendeckung, Kupfer
Einheitspreis: XY € / m²

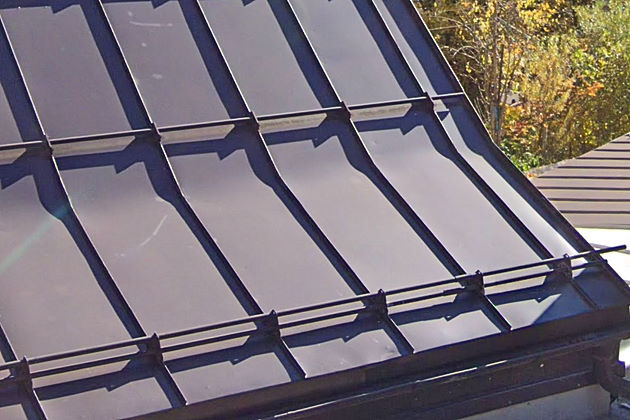

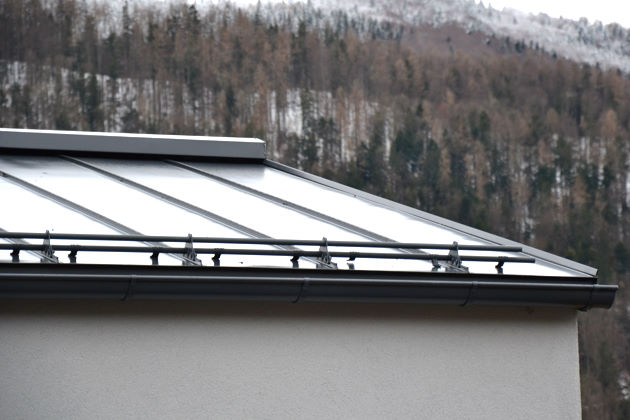

Pos. 11B.35 Schneefang für Stehfalzdeckung
Liefern und mit Scheefangklemmen auf den Blechfalz montieren von Schneefangrohren oder Gittern nach Wahl des Auftragnehmers. Material ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Pos. 11B.36 Trägerelement Solaranlage
Liefern und an Dachkonstruktion montieren von Schwerlasthaken als Solarträgerelement zur Aufnahme eines Solarpaneels, bestehend aus ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
